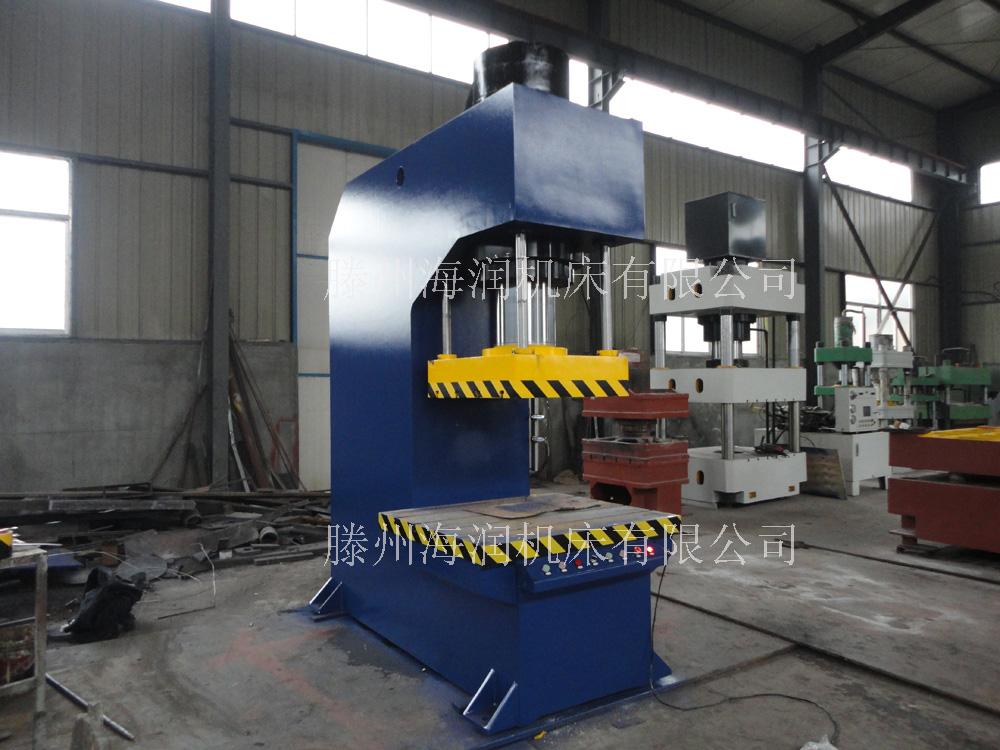

Y41-315T單柱液壓機
此設備為滕州市海潤機床有限公司根據客戶要求定制的315噸單臂壓力機
|
|
名稱 |
單位 |
數值 |
備注 |
|
|
壓力 |
公稱壓力 |
KN |
3150 |
315噸 |
|
|
最大工作力 |
Mpa |
25 |
|
||
|
行程 |
滑塊最大行程 |
mm |
700 |
|
|
|
工藝 幾何 尺寸 |
最大開口 |
mm |
900 |
|
|
|
喉深 |
mm |
500 |
|
||
|
工作臺有效尺寸 |
左右 |
mm |
1200 |
|
|
|
前后 |
mm |
1000 |
|
||
|
機身寬度 |
mm |
800 |
|
||
|
工作臺距地高度 |
mm |
800 |
|
||
|
功率 |
機器總功率 |
kw |
15 |
|
|
|
泵 |
變量柱塞泵 |
Ml/r |
63YCY |
|
|
|
閥 |
插裝閥 |
套 |
315W |
|
|
|
重量 |
機器總重量 |
噸 |
約12噸 |
|
|
本系列液壓機采用手腳聯動操縱，操作簡單。液壓系統采用電池?fù)Q向閥，結構緊湊、安全可靠、動作靈敏。速度快，能耗小，噪音低。
本機器為單臂立式液壓機。由機身，主缸，閥件，管路及電器系統連接起來構成一個整體，現將個部分簡介如下：
1、機身
機身由上兩塊側板，前后擋板，加強筋焊接形成臂式主體。開口上是油缸托板，開口下是工作臺托板。兩托板相互平行且垂直，同軸。主缸活塞桿以工作臺中垂線為中心上下移動。
2﹑油缸
油缸行程700mm，壓力25Mpa
對于客戶的特殊要求，我們可以特別設計生產，最大限度的滿足客戶生產工藝要求。
選裝配置：
●沖裁緩沖裝置
●PLC觸摸屏控制分流
●快速行程充液裝置
●5T-1000T可特殊訂貨
●行程和開口可特殊訂制
